MSA – семейство дисковых массивов
20.05.2016
Дисковые массивы MSA в версиях 1040 и 2040 представляют собой оборудование начального уровня. В основе их архитектуры лежат современные решения, позволяющие выстроить производительную инфраструктуру с высоким уровнем масштабирования и отказоустойчивости. Они очень просто встраиваются в любую среду, а последующая эксплуатация не предусматривает значительных расходов. На сегодняшний день вниманию потенциальных клиентов представлено уже 4-ое поколение устройств.
В версии MSA 2040 используется от 1 до 2 контроллеров, тогда как вариант 1040 идет исключительно с 2-мя контроллерами, объем памяти каждого из которых составляет 6ГБ. Дополнительный контроллер служит залогом отказоустойчивости, а также повышает производительность. В этом случае кэшированная память зеркальным образом распределяется по обоим контроллерам, для чего используются внутренние каналы.
В обеих версиях дисковых массивов присутствуют модули ввода/вывода позволяющие подключить:
- Диски SAS 6/12 Гбит/сек;
- Дисковые полки 4хSAS 6 Гбит/сек (24 Гбит/сек);
- Осуществить серверное подключение 8/16 Гбит/сек FC, 6/12 Гбит/сек SAS. 1/10 Гбит/сек iSCSI.

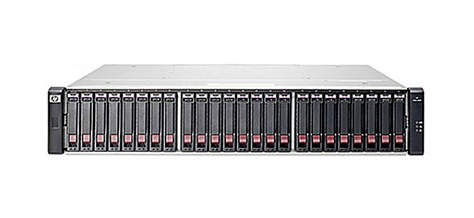

Базовая версия дисковых массивов идет в форм-факторе 2U, что позволяет осуществить установку 2-контроллеров, до 12 дисков, относящихся к формату 3,5 дюймов, а также 24 диска малого формата 2,5 дюймов. Используя возможности масштабирования, количество 3,5 дисков в массиве 2040 можно довести до 96 штук, дисков 2,5 до 199 штук. Для этого используется 7 расширительных полок. Показатели масштабирования системы 1040 составляют соответственно 48 дисков на 3.5 дюймов и 99 дисков формата 2,5 дюймов. Здесь число полок расширения составляет 3 шт., все они относятся к типу D2700.
Версии с 2-мя контроллерами позволяют дублировать все компоненты, здесь отсутствуют точки отказа, а полки имеют по два элемента ввода/вывода. Дисковый массив поддерживает все наиболее востребованные операционные системы: Windows, LINUX, HP-UX (только cMSA 2040), VMware.
Кэшированная память имеет дополнительную защиту от сбоев и перепадов напряжения. Для этого в дисковых массивах обеих версий используются конденсаторы. Они представляют собой отличную замену аккумуляторным батареям, позволяя выстроить независимую с энергетической точки зрения структуру.
Поддержка всех уровней RAID от 0 до 50 дает возможность достижения должных показателей производительности и отказоустойчивости. Замена резервных дисков может осуществляться в горячем режиме, независимо от того, к общему или выделенному типу они относятся. В таком же ключе можно менять и другие компоненты массива, включая контроллеры, модули, вентиляторы и элементы питания. При необходимости версию MSA 2000 можно повысить до MSA 1040 или 2040. В свою очередь и вариант дискового массива 1040 можно довести до 2040, во всех случаях апгрейд производится посредством добавления контроллеров.
Все дисковые массивы поддерживают предыдущие поколения полок, а именно диски 6 Гб SAS. При этом они должны располагаться в ближней к контроллеру петле. Копии поддерживаются в двух типах, а именно в моментальной и полной версии. Сам снимок создается практически моментально, а затем занимает на диске минимум места. Наличие копий дает возможность осуществить откат к предыдущим вариантам в случае каких-либо ошибок, неполадок и схожих явлений. Вместе с тем копии можно применять и для среды разработки, поскольку снимок позволяет получить точную версию исходного тома, какой она была в определенный момент времени.
